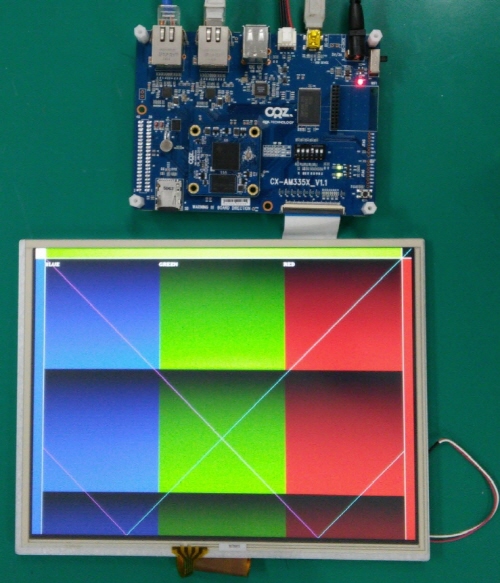

Mango-AM335x-ST 10.4inch 감압식 LCD Start Kit










가격 : 285,000 ( VAT별도 )

Email : help@crz-tech.com ( 031-701-5057)




Feature

1GHz TI Sitara AM3358 Cortex-A8 Processor

512Mbytes DDR3 SDRAM이 탑재

Giga 이더넷 2 Port 지원

Wince, Linux , Android OS 지원.

주요 사양은 아래와 같음.



l1GHz TI Sitara AM3358 Cortex®-A8 RISC Processor

l512Mbytes DDR3 SDRAM

l256MB NAND 탑재

lGiga bit Ethernet 2 Port

l60Pin LCD Connector : 각종 TFT LCD 지원

lUSB Host 2.0 x 2 Port

lUSB 2.0 device  1 Port

lMicro SD Card Slot  1Port

lRTC (Real Time Clock)  IC 탑재

lInput 전압 : DC 5V / 2A

lKey Button : 1ea

lLED : 3ea (Power, Indicator )

l지원 OS : Wince , Linux, Android

l보드 크기 : 135mm x 100mm

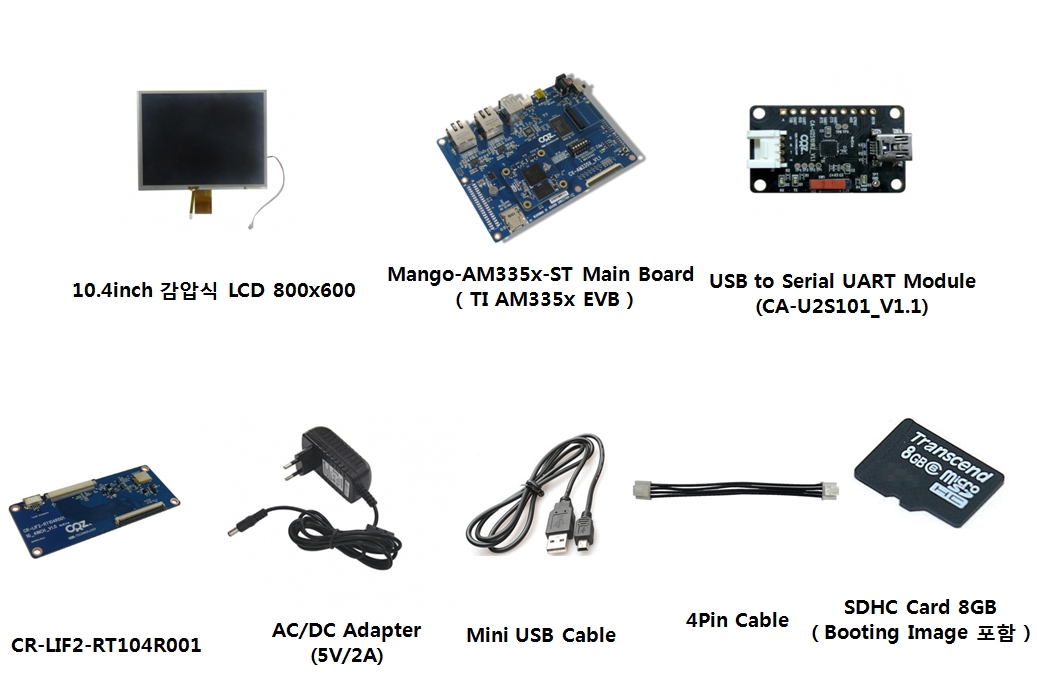

Package Contents

lCM-AM335x-ST CPU Board+ CX-AM335x-ST Board : 1ea

lAC/DC Adapter : 1ea

lSDHC Card 8GB (Booting Image 포함) : 1ea

lUSB to Serial UART Module : 1ea

lMini USB Cable : 2ea

l4Pin Cable : 1ea

l10.4인치 감압식 (저항막터치 LCD 800x600  : 1ea

lCR-LIF2-RT104R001 : 1ea

lFFC/FPC 케이블 0.5mm/60P/10cm (D Type) : 1ea






다른 LCD 테스트 영상

 Mango-AM335x-ST 7” LCD 1024x600 Display# 1




Mango-AM335x-ST 7” LCD 1024x600 Display#2



Mango AM335x ST 7" Capacitive Touch Screen 테스트





부품 배치도







Expansion PIN MAP





블록 다이어그램





Documents (첨부파일 참조)

lQuick Start Guide Mango-AM335x-ST 보드

lMango-AM335x-ST Hardware Test Manual

lMango-AM335x-ST Linux How to Build

Download Source
