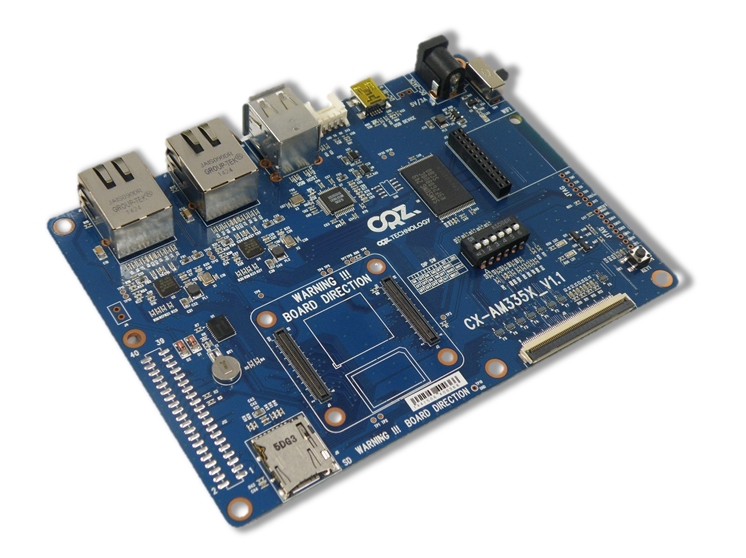

CX-AM335X-ST Base Board






가격 : 75,000 ( VAT별도 )

Email : help@crz-tech.com ( 031-701-5057)



Feature

1GHz TI Sitara AM3358 Cortex-A8 Processor, 512Mbytes DDR3 SDRAM이 탑재

CPU 보드와 결합하여 구동되는 CX-AM335x-ST Base Board

Giga 이더넷 2 Port 지원

Micro SD, NAND 부팅 지원

Wince, Linux , Android OS 지원하는 저전력 보드임.

주요 사양은 아래와 같음.



l  256MB NAND 탑재

l  Giga bit Ethernet 2 Port 지원

l  60Pin LCD Connector : 각종 TFT LCD 지원

l  USB Host 2.0 x 2 Port 지원

l  USB 2.0 device  1 Port 지원

l  Micro SD Card Slot  1Port 지원

l  RTC (Real Time Clock)  IC 탑재

l  Input 전압 : DC 5V / 2A

l  Key Button : 1ea

l  LED : 3ea (Power, Indicator )

l  지원 OS : Wince , Linux, Android

l  보드 크기 : 135mm x 100mm



Package Contents

l  CX-AM335x-ST Base Board : 1ea

다른 LCD 테스트 영상

 Mango-AM335x-ST 7” LCD 1024x600 Display# 1




Mango-AM335x-ST 7” LCD 1024x600 Display#2



Mango AM335x ST 7" Capacitive Touch Screen 테스트





부품 배치도







Expansion PIN MAP





블록 다이어그램





Documents (첨부파일 참조)

l  Quick Start Guide Mango-AM335x-ST 보드

l  Mango-AM335x-ST Hardware Test Manual

l  Mango-AM335x-ST Linux How to Build

Download Source Link
