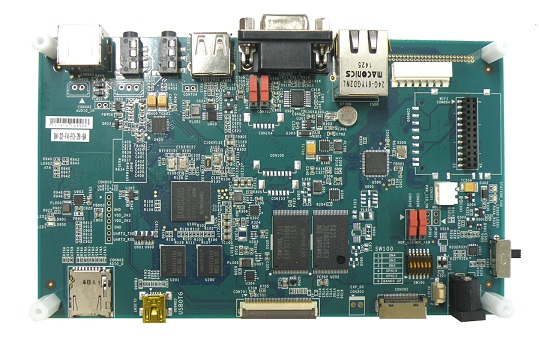

Mango64R2 Main Board [ S3C6410 EVB ]






l  ARM1176 삼성 S3C6410 Processor 탑재

l  firmware, RTOS, Linux, Android 공부에 적합

l  카메라, WiFi / BT 드라이버 공부 및  각 종 센서 연결하여 드라이버 공부에 적합

l  Mobile DDR  128Mbytes

l  SLC NAND Flash 256Mbytes

l  NOR Flash 4Mbytes

l  Display : RGB LCD 지원

l  Audio : WM8960 Audio Codec 내장

l  Ethernet : 100Mbps Base SMSC9220 이더넷

l  USB : USB 1.1 Host 지원, USB 2.0 Device 지원

l  SD/MMC :  3개 채널 지원

l  SPI  x 2 Port

l  UART x 4 port

l  JTAG : Standard ARM JTAG 인터페이스 지원

l  CAMERA : ITU601 /656 8bit Mode

l  Key : 4 x Keys, 1 x Reset Key

l  LED x 2

l  Dimension : 160mm x 100mm

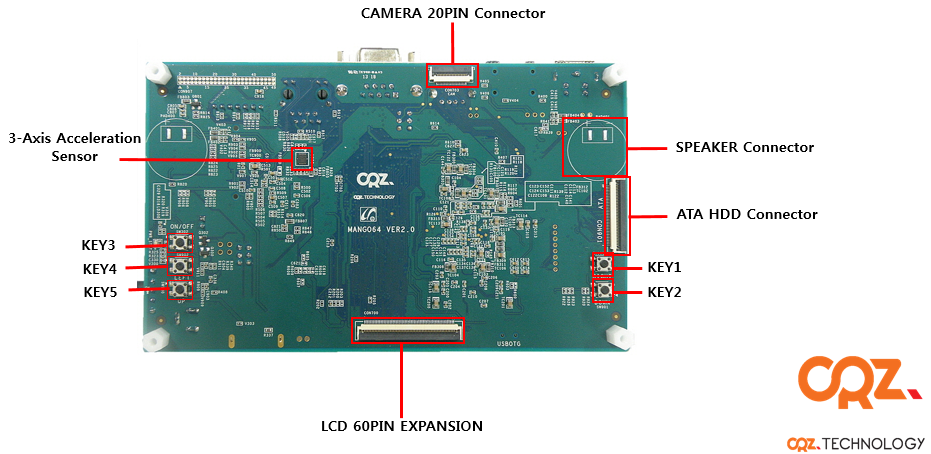

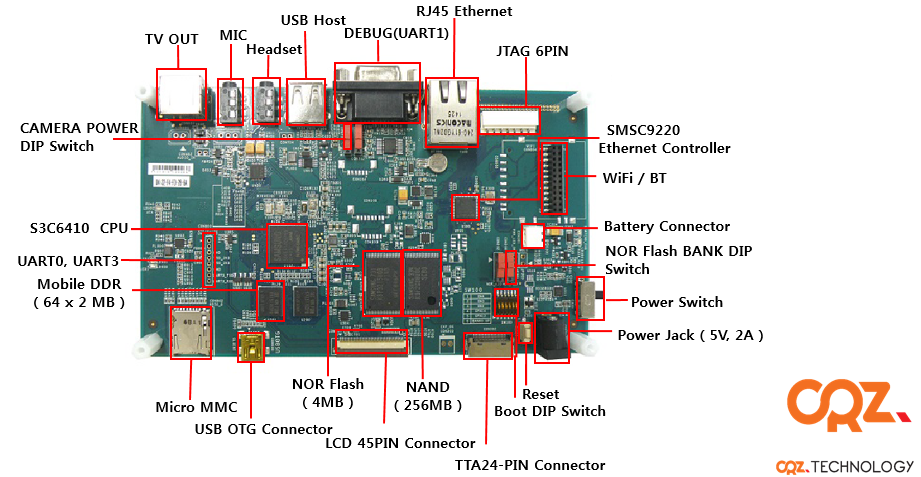

부품 배치도












Shipping Materials




l  Mango64R2 Main Board : 1ea

l  JTAG 6 to 20 Converter Board : 1ea
