망고Z1 ß-----------------------à BMA280 센서

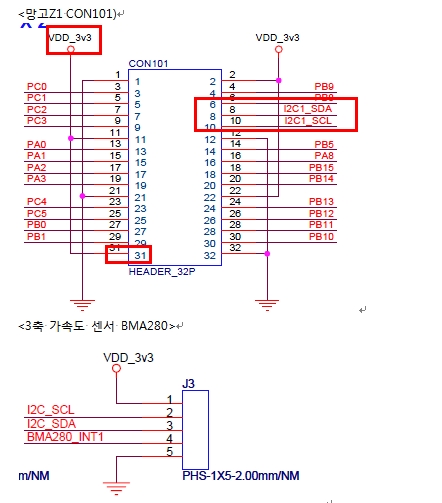

CON101 31번(VDD_3v3) 핀 <-> BMA280 J3 1번(DVDD) 핀
CON101 8번(I2C1_SDA) 핀 <-> BMA280 J3 3번(I2C_SDA) 핀
CON101 10번(I2C1_SCL) 핀 <-> BMA280 J3 2번(I2C_SCL) 핀
연결하면 됩니다.
테스트 방법

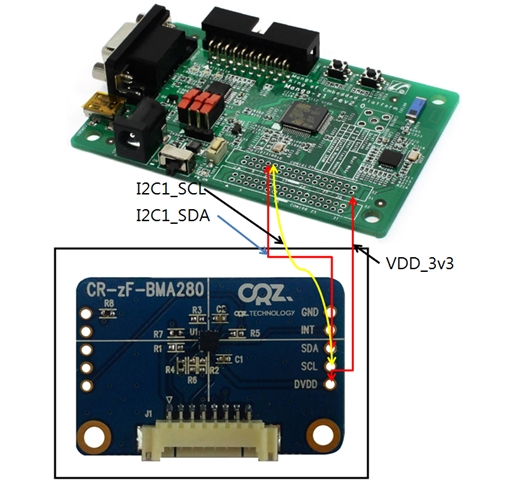

보드와 아래와 같이 실장을 한다.
|
--------------------- Mango Z1 test start... Press menu key --------------------- 0> System Information --------------------- 1> LED Test 2> KEY Test 3> ZigBee Test 4> USB HID Test 5> L3G4200 id 6> GYRO_L3G4200_vTest 7> 3AXI-BMA280 Test 8> 3AXI-BMA150 Test --------------------- x> quit
7 is selected
Get_ChipID: EC Set Param BMA280_RANGE_8G, BMA280_BW_500HZ x: 36, y: 128, z: 33 x: 8, y: 6, z: 259 x: 36, y: 128, z: 33 x: 8, y: 5, z: 258 x: 36, y: 128, z: 33 x: 7, y: 6, z: 258 x: 36, y: 128, z: 33 x: 8, y: 7, z: 259 x: 36, y: 128, z: 33 x: 6, y: 4, z: 258 |
