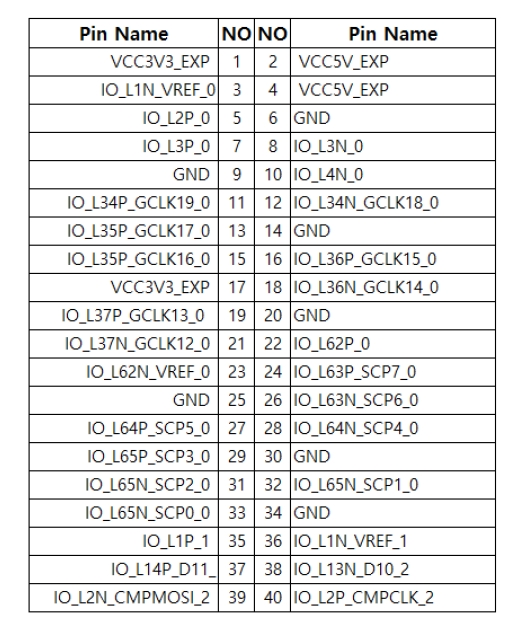

Expansion Connector에 40PIN MAP은 아래와 같다.
매칭은 아래와 같이 된다. (첨부파일 참조)
# GPIO
NET "GPIO0[IO_L1N_VREF_0]" LOC = P143;
NET "GPIO1[IO_L2P_0]" LOC = P142;
NET "GPIO2[IO_L3N_0]" LOC = P139;
NET "GPIO3[IO_L4P_0]" LOC = P138;
NET "GPIO4[IO_L65N_SCP2_0]" = P114;
NET "GPIO5[IO_L66P_SCP1_0]" = P112;
NET "GPIO6[IO_L66N_SCP0_0]" = P111;
NET "GPIO7[IO_L2P_CMPCLK_2]" = P67;
NET "GPIO8[IO_L2N_CMPMOSI_2]" = P66;
NET "GPIO9[IO_L37N_GCLK12_0]" = P123;
NET "GPIO10[IO_L62P_0]" = P121;
NET "GPIO11[IO_L13N_D10_2]" = P59;
NET "GPIO12[IO_L14P_D11_2]" = P58;
NET "GPIO13[IO_L14N_D12_2]" = P57;
NET "GPIO14[IO_L30P_GCLK1_D13_2]" = P56;
NET "GPIO15[IO_L31P_GCLK31_D14_2]" = P51;
NET "GPIO16[IO_L31N_GCLK30_D15_2]" = P50;
NET "GPIO17[IO_L48P_D7_2]" =P48;
NET "GPIO18[IO_L48N_RDWR_B_VREF_2]" = P47;
NET "GPIO19[IO_L62N_VEREF_0]" = P120;
NET "GPIO20[IO_L63P_SCP7_0]" = P119;
NET "GPIO21[IO_L63P_SCP6_0]" = P118;
NET "GPIO22[IO_L64P_SCP5_0]" = P117;
NET "GPIO23[IO_L64N_SCP4_0]" = P116;
NET "GPIO24[IO_L65P_SCP3_0]" = P115;
NET "GPIO25[IO_L1P_1]" = P105;
NET "GPIO26[IO_L1N_VREF_1" = P104;
NET "GPIO27[IO_L4N_0]" = P137;
NET "GPIO28[IO_L34P_GCLK19_0]" = P134;
NET "GPIO29[IO_L34N_GCLK18_0]" = P133;
NET "GPIO30[IO_L35P_GCLK17_0]" = P132;
NET "GPIO31[IO_L35N_GCLK16_0]" = P131;
NET "GPIO32[IO_L36P_GCLK15_0]" = P127;
NET "GPIO33[IO_L36N_GCLK14_0]" = P126;
NET "GPIO34[IO_L37P_GCLK13_0]" = P124;
