CAN Transceiver가 필요하다. 망고 보드에는 CX-CAN Transcevier 모듈이 있다.
http://www.ti.com/lit/ds/symlink/am3351.pdf 에 PIN function을
가능한 GPIO PIN Name 확인 결과
PIN Name |
DCAN0_RX |
DCAN0_TX |
DCAN1_RX |
DCAN1_TX |
가능 여부 |
UART0_RXD |
O |
NG(Debug) |
|||
UART0_TXD |
O |
NG(Debug) |
|||
UART0_CTSn |
O |
NG(I2C1 과 충돌 |
|||
UART0_RTSn |
O |
NG( I2C1 과 충돌 |
|||
UART1_RXD |
O |
OK |
|||
UART1_TXD |
O |
OK |
|||
UART1_CTSn |
O |
OK |
|||
UART1_RTSn |
O |
OK |
|||
MMC0_CLK |
O |
NG(Micro SD ) |
|||
MMC0_CMD |
O |
NG(Micro SD ) |
|||
MII1_TXD3 |
O |
NG(이더넷) |
|||
MII1_TXD2 |
O |
NG(이더넷) |

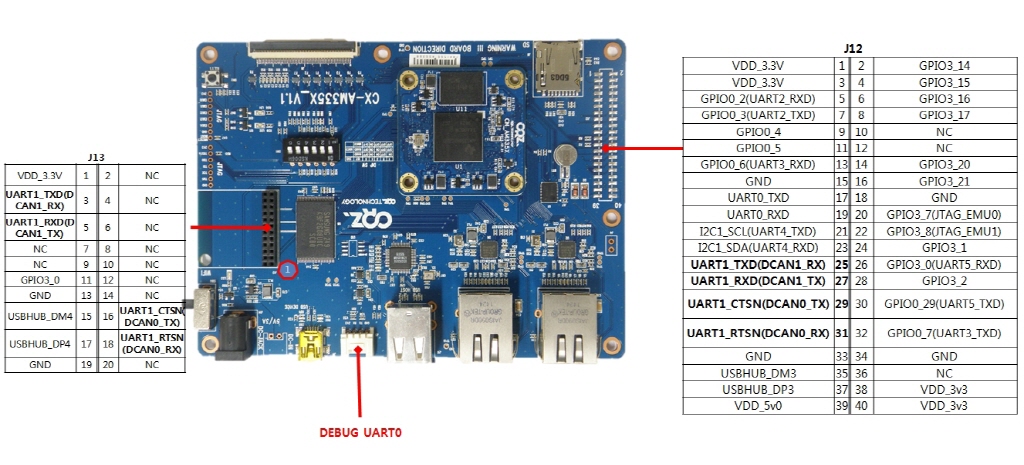

Mango-AM335x CAN Pin MAP은 아래와 같다.
망고AM335x 보드 2대를 이용하여 연결 한다.
static struct pinmux_config d_can_0_pin_mux[] = { {"uart1_ctsn.d_can0_tx", OMAP_MUX_MODE2 | AM33XX_PULL_ENBL}, {"uart1_rtsn.d_can0_rx", OMAP_MUX_MODE2 | AM33XX_PIN_INPUT_PULLUP}, {NULL, 0}, };
static struct pinmux_config d_can_1_pin_mux[] = { {"uart1_rxd.d_can1_tx", OMAP_MUX_MODE2 | AM33XX_PULL_ENBL}, {"uart1_txd.d_can1_rx", OMAP_MUX_MODE2 | AM33XX_PIN_INPUT_PULLUP}, {NULL, 0}, }; |
static void d_can_init(int evm_id, int profile) { printk("CRZ can init\n"); setup_pin_mux(d_can_0_pin_mux); /* Instance zero */ am33xx_d_can_init(0); setup_pin_mux(d_can_1_pin_mux); /* Instance one */ am33xx_d_can_init(1); } |
static struct evm_dev_cfg evm_sk_dev_cfg[] = { {mmc0_init, DEV_ON_BASEBOARD, PROFILE_ALL}, // {uart1_init, DEV_ON_BASEBOARD,
PROFILE_ALL},//CRZ_icanjji crazyboys 20170411
{d_can_init, DEV_ON_BASEBOARD,
PROFILE_ALL },//CRZ_icanjji crazyboys 201704011
|
관련 파일을 아래와 같다.
S.No |
Location |
Description |
1 |
drivers/net/can/d_can/d_can.c |
DCAN driver core file |
2 |
drivers/net/can/d_can/d_can_platform.c |
Platform DCAN bus
driver |
3 |
arch/arm/mach-omap2/board-am335xevm.c |
DCAN board specific
data addition |
4 |
arch/arm/mach-omap2/devices.c |
DCAN soc specific data
addition |
buildroot에서 route2, can, canutil 설정해야 한다.
BR2_PACKAGE_IPROUTE2=y BR2_PACKAGE_SOCKETCAND=y BR2_PACKAGE_CAN_UTILS=y |
$cd buildroot-2013.11 $./build_rootFS.sh $ ls output/images/ rootfs.tar.gz => 파일 시스템을 사용한다. |
커널 컴파일 후 이미지를 보드에 Write를 한다

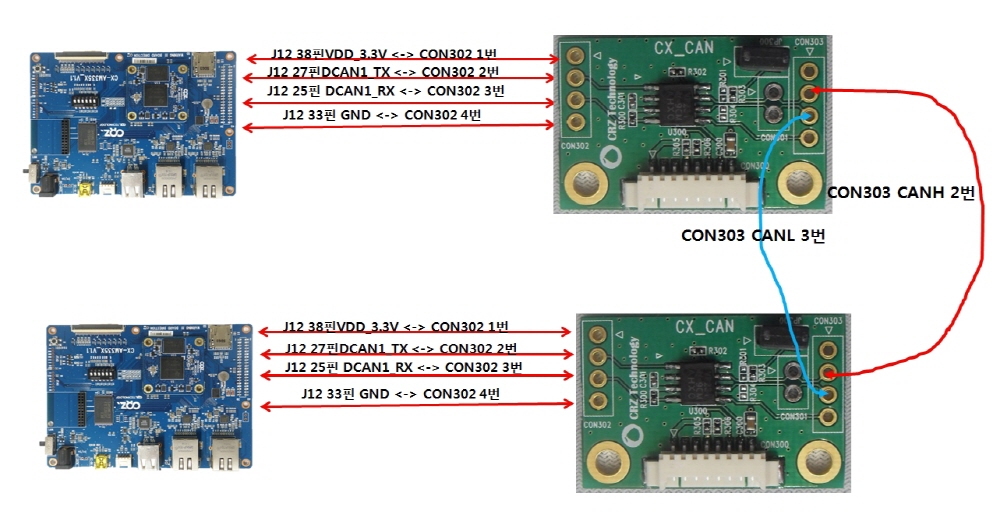

보드는 아래와 같이 연결한다.
테스트는 2대 모두 아래와 같이 명령을 입력한다.
ip link set can1 type can bitrate 50000 triple-sampling on
ip link set can1 down ip link set can1 up candump can1 &
|
다른 1대에서 아래와 같이 send 명령을 수행한다.
cansend can1 500#1E.10.10 |
테스트 결과 로그는 아래와 같다.
[root@localhost ~]# ip link set can1 type can bitrate 50000 triple-sampling on ip link set can1 down [root@localhost ~]# [root@localhost ~]# ip link set can1 down [root@localhost ~]# ip link set can1 up [ 24.988433] d_can d_can.1: can1: setting CAN BT = 0x1c1d [root@localhost ~]# candump can1 & [1] 887 [root@localhost ~]# can1 500 [3] 1E 10 10 cansend can1 500#1E.10.10 [root@localhost ~]# can1 500 [3] 1E 10 10 |
# cat /proc/net/can/stats
1 transmitted frames (TXF) 2 received frames (RXF) 2 matched frames (RXMF)
100 % total match ratio (RXMR) 0 frames/s total tx rate (TXR) 0 frames/s total rx rate (RXR)
100 % current match ratio (CRXMR) 0 frames/s current tx rate (CTXR) 0 frames/s current rx rate (CRXR)
100 % max match ratio (MRXMR) 1 frames/s max tx rate (MTXR) 1 frames/s max rx rate (MRXR)
1 current receive list entries (CRCV) 1 maximum receive list entries (MRCV) |
관련 링크는 http://processors.wiki.ti.com/index.php/AM335X_DCAN_Driver_Guide
참조해서 configuration 하면 된다.
