1.
소스 다운로드 및 컴파일
http://crztech.iptime.org:8080/Release/mango-am335x-ST/Linux/
에서 최종 릴리즈 소스를 다운로드
합니다.
|
|
|
#u-boot
컴파일
$
./build_uboot config $
./build_uboot
#Kernel
컴파일 $
./build_kernel defconfig m3358_defconfig $
./build_kernel
#파일 시스템 컴파일
$
./build_rootFS.sh |
2.
커널 configuration
$
./build_kernel config
|
Device
Drivers ---> Graphics
support ---> <*>
Support for frame buffer devices
---> <*> DA8xx/OMAP-L1xx Framebuffer support
x x x x Choice LCD (Mango 5INCH 800x480 LCD ) ---> |
$
vi .config
파일 내용에 CONFIG_FB_INNO_5INCH_800X480=y 가 있으면 됩니다.
3.
커널 수정
"arch/arm/mach-omap2/board-am335xevm.c"
수정
|
static
void lcdc_init(int evm_id, int profile) { struct da8xx_lcdc_platform_data
*lcdc_pdata; setup_pin_mux(lcdc_pin_mux); if (conf_disp_pll(250000000)) { pr_info("Failed
configure display PLL, not attempting to" "register
LCDC\n"); return; } switch (evm_id) { case GEN_PURP_EVM: case GEN_PURP_DDR3_EVM: lcdc_pdata =
&TFC_S9700RTWV35TR_01B_pdata; break; case EVM_SK: #ifdef
CONFIG_FB_INNO_5INCH_800X480
lcdc_pdata=&INO_EJ050NA_5INCH_pdata; #endif |
4.
커널 이미지 Write하기
커널 컴파일 시 image 디렉토리는 아래와 같이 존재를 해야 합니다.
|
$
ls app buildroot-2013.11 image kernel
mango_build_clean.sh uboot
$
ls image/ boot-images boot_tar_make.sh custom_datafs custom_datafs_make.sh rootfs.tar.gz boot.tar.gz create-sdcard.sh custom_datafs.tar.gz rootfs.tar |
커널 이미지가 boot-images 폴더에 복사가 됩니다.
|
$cd
$
./boot_tar_make.sh $
sudo ./create-sdcard.sh |
5.

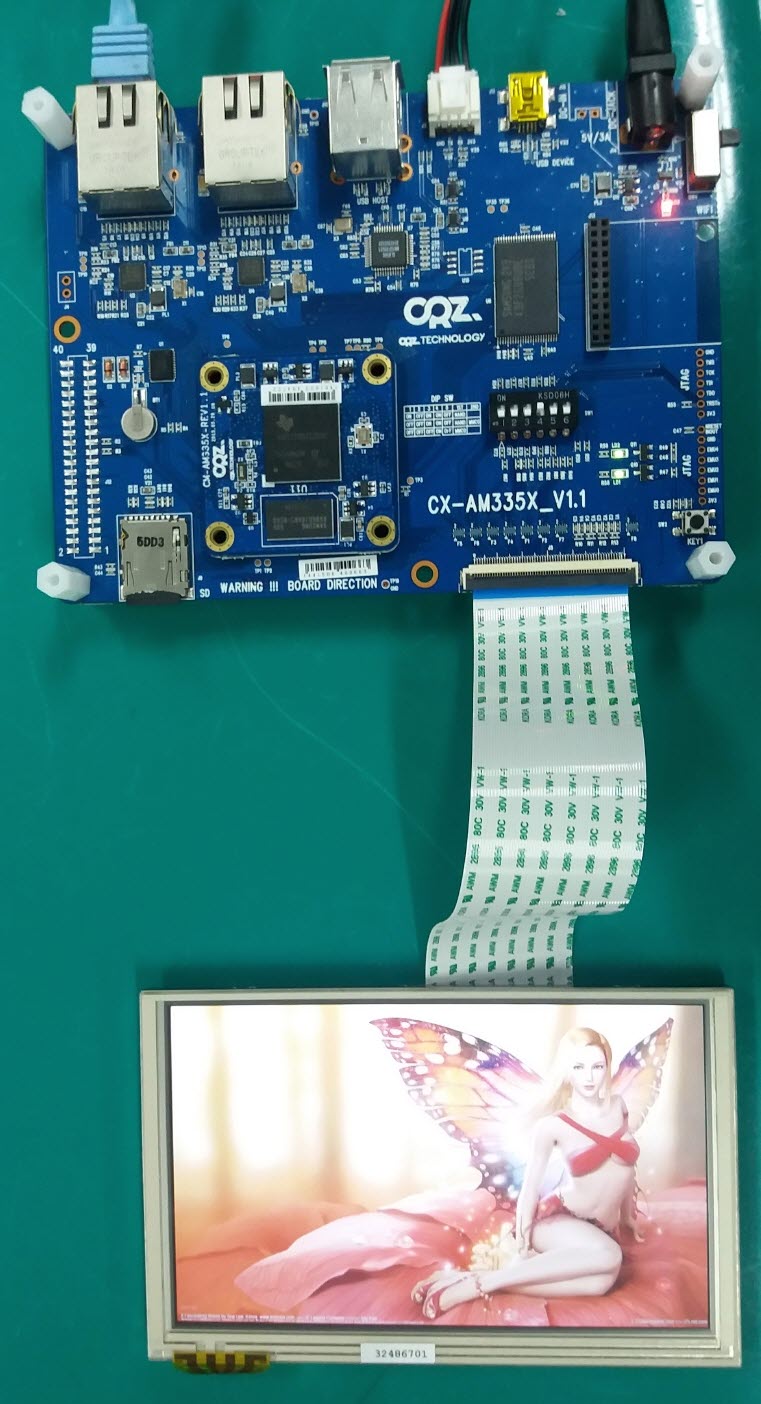

테스트 방법
|
$
fb-test |
이미지를
삽입해서 fbv명령을 이용하여 이미지를 display 할
수 있다.
|
#fbv 1.jpg |
사용법은
아래와 같습니다.
|
[root@localhost ~]#
fbv Usage: fbv
[options] image1 image2 image3 ...
Available options: --help
| -h : Show this help --alpha
| -a : Use the alpha channel (if applicable) --dontclear
| -c : Do not clear the screen before and after displaying the image --donthide
| -u : Do not hide the cursor before and after displaying the
image --noinfo
| -i : Supress image information --stretch
| -f : Strech (using a simple resizing routine) the image to
fit onto screen if necessary --colorstretch|
-k : Strech (using a 'color average' resizing routine) the image to fit onto
screen if necessary --enlarge
| -e : Enlarge the image to fit the whole screen if necessary --ignore-aspect|
-r : Ignore the image aspect while resizing --delay
Keys: r
: Redraw the image a, d, w, x
: Pan the image f
: Toggle resizing on/off k
: Toggle resizing quality e
: Toggle enlarging on/off i
: Toggle respecting the image aspect on/off n
: Rotate the image 90 degrees left m
: Rotate the image 90 degrees right p
: Disable all transformations Copyright (C) 2000
- 2004 Mateusz Golicz, Tomasz Sterna.
|
