Mango-AM335x-ST UART 6 Port 사용하기


AM335x 6 Port를 지원합니다. (세부내용 : 첨부 참조)


Mango-AM335x-ST 보드에서 UART를 사용할 수 있도록 하려면 작업이 필요합니다.



UART0, UART1은 확장 포트에서 이 이름으로 바로 사용 가능



나머지 UART는 확장 커넥터 J12번에서



-UART2 GPIO0_2 : UART2_RXD, GPIO0_3 : UART2_TXD

-UART3 GPIO0_6 : UART3_RXD, GPIO0_7 : UART3_TXD


-UART4 I2C1_SDA : UART4_RXD, I2C1_SCL : UART4_TXD 다만 이 두 신호선은 1.5K 저항으로 3.3V로 풀업 되어 있음에 주의

UART로 사용하는데는 아무 문제 없음


-UART5 GPIO3_0 : UART5_RXD, GPIO0_29 : UART5_TXD

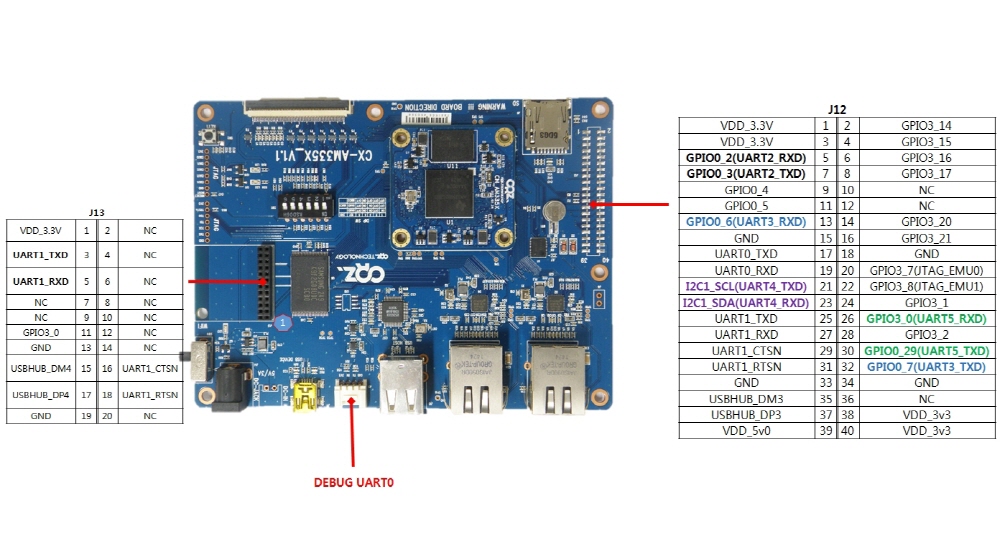

보드 배치도를 살펴 보겠습니다.









UART 0번은 Debug용으로 사용하므로 이미 검증이 되었습니다.



UART 1 ~ 5번까지 소프트웨어 작업을 하고 , 검증을 해 보도록 하겠습니다

첨부파일 참조하시면 UART1 ~ 5 검증 방법을 확인 할 수 있습니다.


테스트 이미지 및 소스 다운로드
