[Hardware] Exynos 5250 DualCore CX-C520 하드웨어 사양 및 배치도

제품소개

(삼성 1.7GHz 고성능 Cortex-A15 Application Processor 탑재 개발 보드

-    Samsung Exynos 5250 S5PC520 (Cortex-A15 Dual Core Application Processor) Development Board

-    LPDDR3 RAM 2Gbyte 기본 탑재

-    Android, Linux 지원

-    USB Host 3.0, USB Device, 10/100 Mbps Ethernet, microSD socket, Audio Codec 기본 지원

-   eMMC 4.5 지원

-    WIFI/Bluetooth, 각종 TFT LCD, 각종 Sensor (가속도, 자이로, 기압, 리모콘 등), Camera 인터페이스 확장 지원


CPU Board

- Cortex-A15@1.7 GHz dual core subsystem with 64/128 bit SIMD NEON
- 32KB(instruction)/32KB(DATA)L1 Cache and 1MB l2 Cache
- 32bit 800 MHz LPDDR3 2GB


CX-C520 Hardware Specification




Display

1280x800 Color TFT LCD

with Touch Screen Interface

Audio

Wolfson WM8960 Audio Codec

with 1W Stereo Speaker Amplifier

Ethernet

SMSC LAN9220

10/100Mbps Ethernet Controller

USB

USB 3.0 Host



USB 2.0 OTG


SD 2.0

SD/MMC Port 0

eMMC


SD/MMC Port 1

eMMC


SD/MMC Port 2

Boot


SD/MMC Port 3

WiFi & Expansion Connector

eMMC

4.5


UART

UART Port 0

BT & Expansion Connector


UART Port 1

UART


UART Port 2

D-SUB9 DEBUG

HDMI

V1.4(1080p Full HD)


Camera

CAM Port 2 지원

1.3M, 5M Pixel AF Camera

WiFi/BT

SDIO ,802.11BGN 지원,

BT(SDIO)


SATA

SATA 3.0 지원(옵션)



Block Diagram

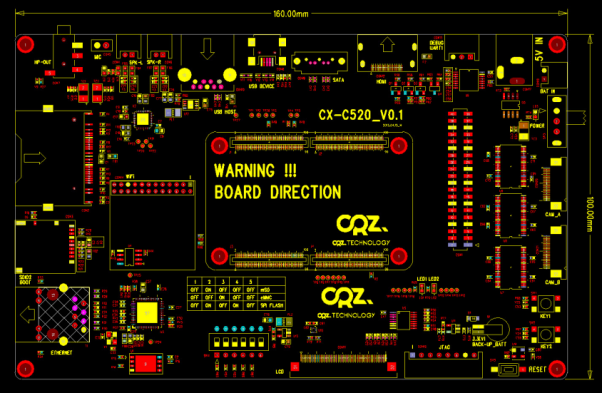

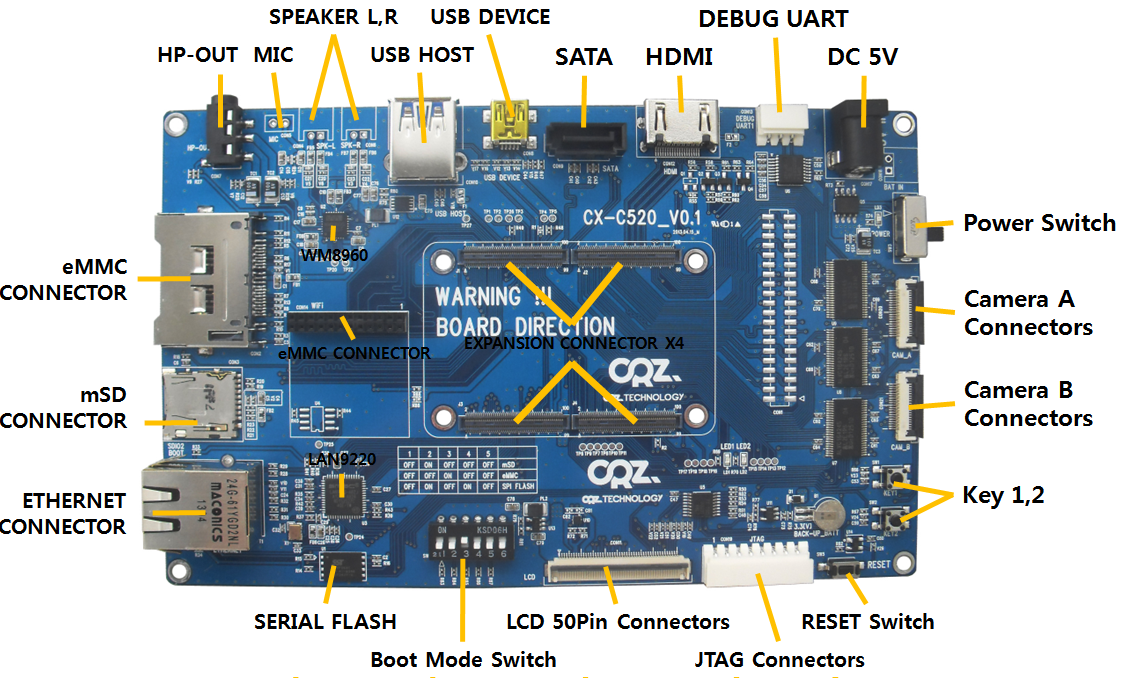

layout




Boot Mode




< IROM Reference>
