아래 프로그램을 설치 합니다.

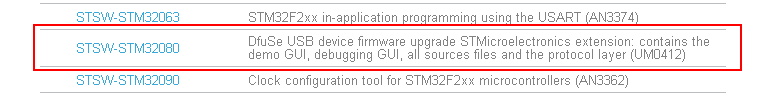

STM 사이트에 가셔서 검색 하시면 됩니다.

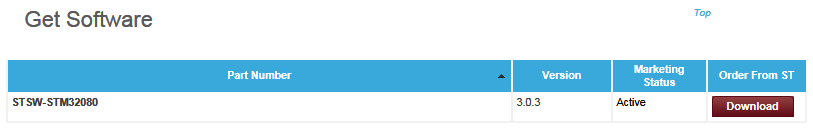

STSW-STM32080 으로 검색
http://www.st.com/web/catalog/tools/FM147/CL1794/SC961/SS1533/PF257916?s_searchtype=partnumber
버전이 3.0.3 이네요.

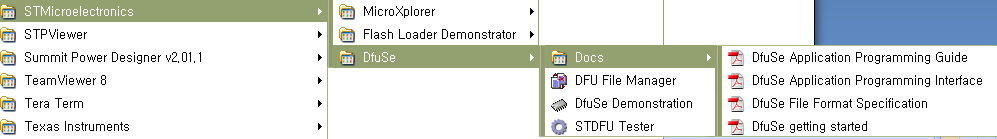

설치하면 시작에 아래와 같이 설치 되어 있습니다. (버전마다 틀릴 수 있습니다.)

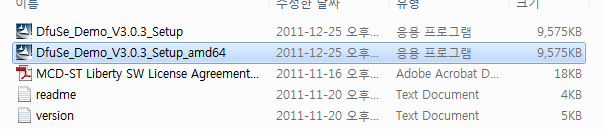

64bit 운영체제는 Dfusexx_amd64.exe를 설치하면 됩니다.
- DFU File Manager -> 우리가 writing 하는 hex 파일을 dfu 파일로 변환하는 툴
- DfuSe Demonstration -> USB 로 라이팅 하게 해주는 툴
- STDFU Tester -> DFU Test 프로그램
보드에 USB Device에 Mini usb Cable을 연결, 전원 연결 및 인가합니다.

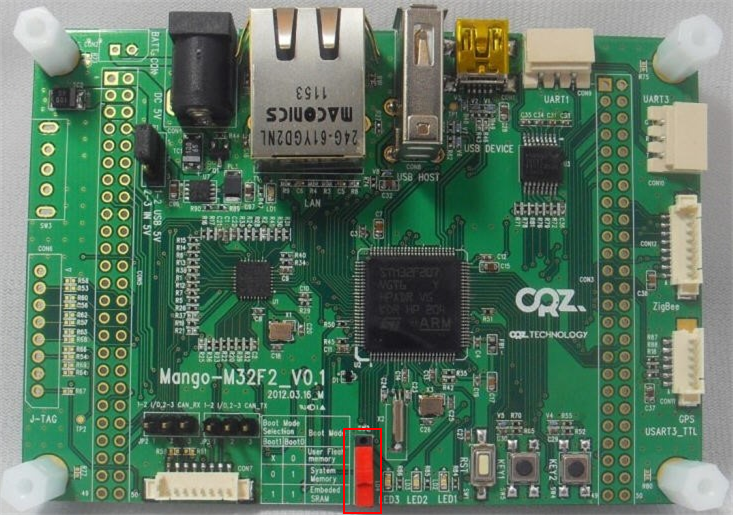

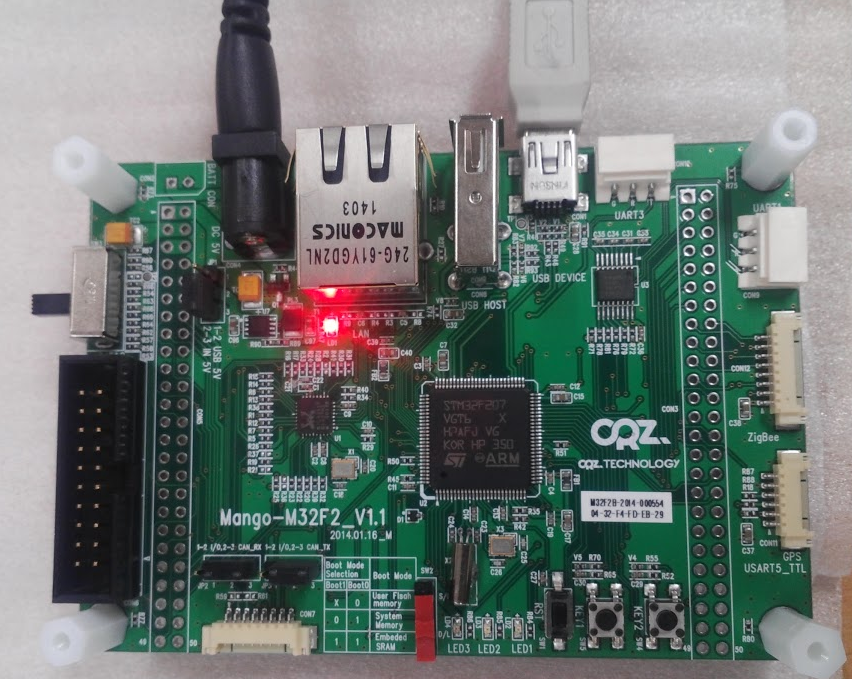

MangoF2 아래 사진의 빨간색 박스를 아래로 합니다
전원을 넣고 USB mini 케이블을
연결 합니다.
장치 관리자에서 범용 직렬 버스 콘트롤러에서 아래와 같이 STM Device in DFU Mode 를 확인합니다.

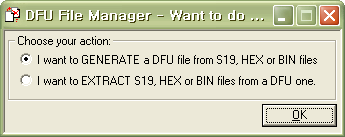

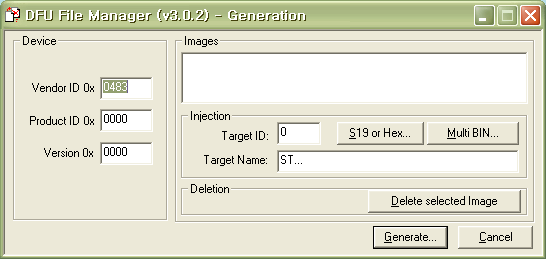

DFU File Manager를 실행 합니다
OK를 누릅니다.

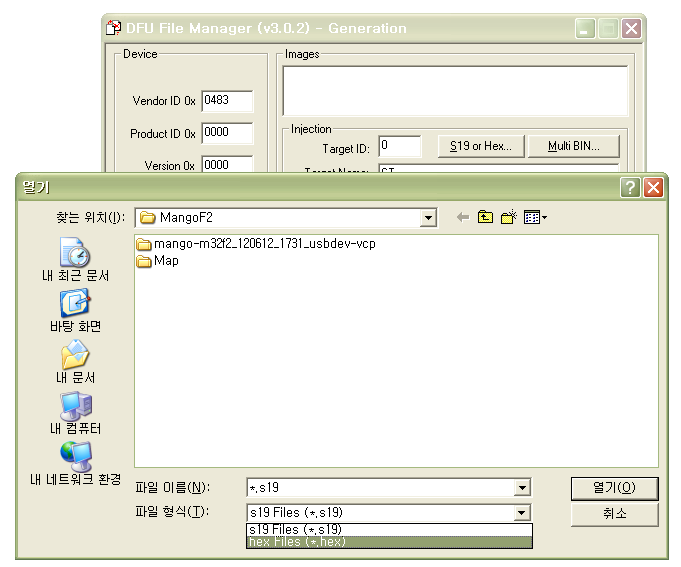

빨간 박스를 눌러서 변환하려는 파일을 선택 합니다. (변환하려는 파일이 bin 이면 bin을 눌러야 합니다.)
파일 형식을hex 로 변경합니다.

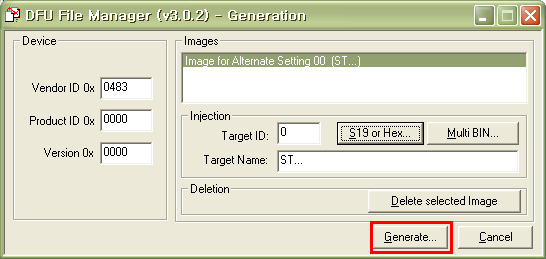

파일 선택 후 빨간 박스 Generate 를 누릅니다.

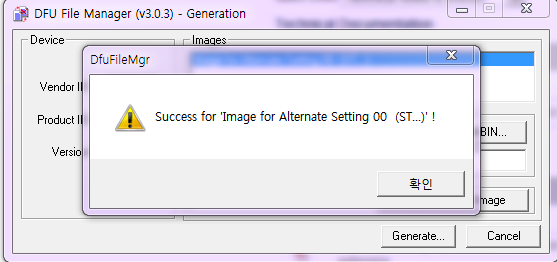

성공하면

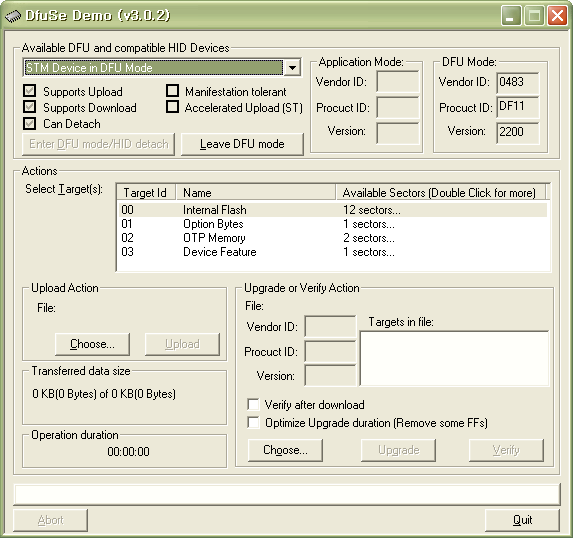

DfuSe Demonstration 을 실행 합니다. (각 설명은 UM0412.pdf 파일을 참조 합니다.)
빨간 박스 위Choose를 누릅니다.

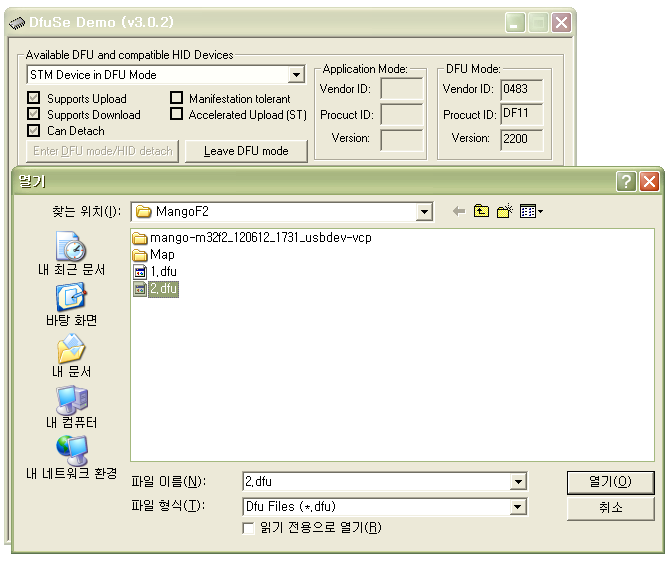

변환 했던 파일을 선택 후 열기를 합니다.

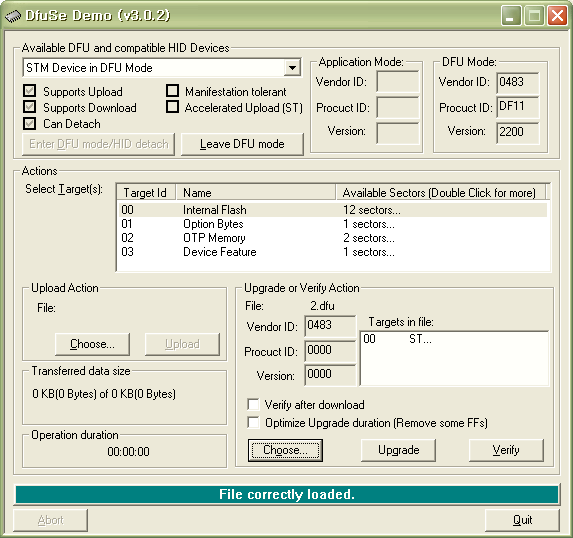

아래와 같은 화면을 볼 수 있습니다.

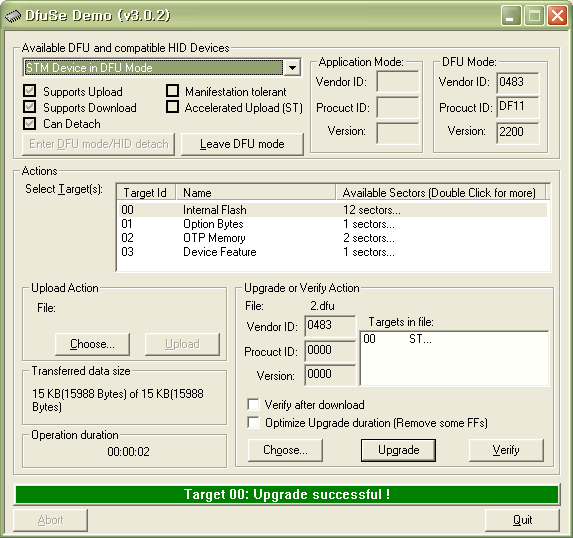

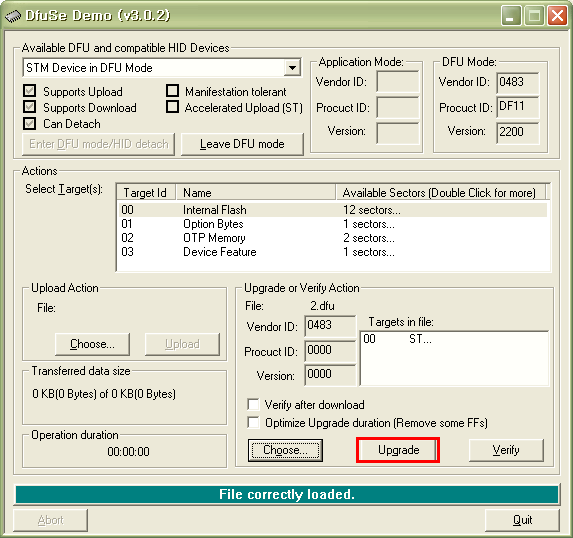

Upgrade 를 누르면, 아래 화면을 볼 수 있습니다.
디버그 포트에 디버그 케이블 연결 후 제대로 writing 되었는지 확인 합니다.

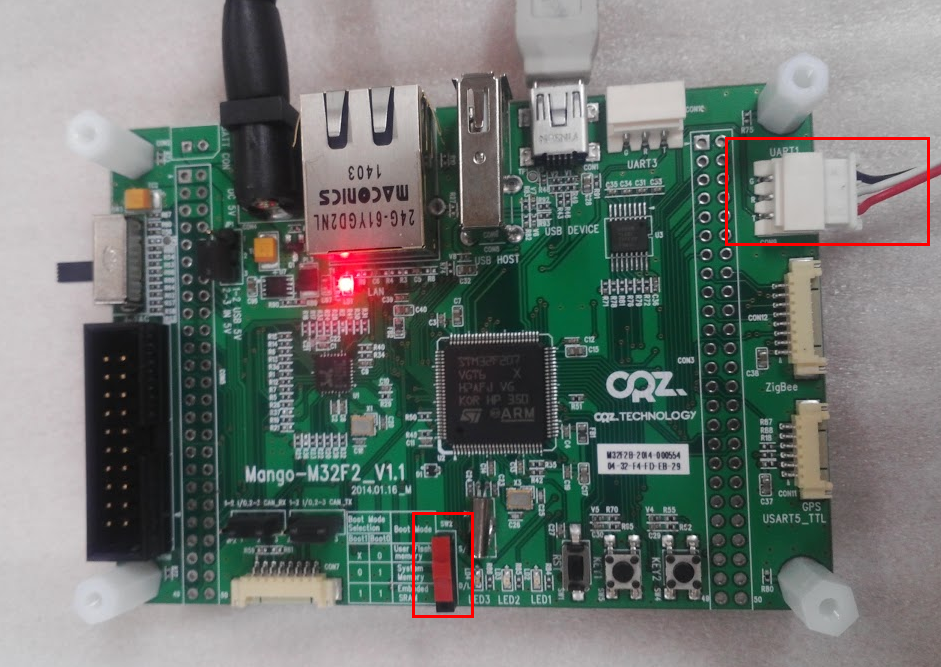

보드에 Debug 3핀 케이블을 연결 후 적색 버튼을 위로 올리고, 전원을 인가합니다.

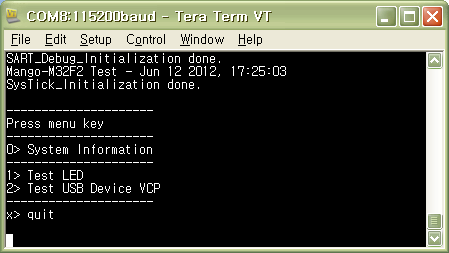

터미널창에서 아래와 같이 디버깅 메시지를 확인 할 수 있습니다.
