(Cortex-M3 STM32 망고M32) Light Sensor Test (망고 조도센서)

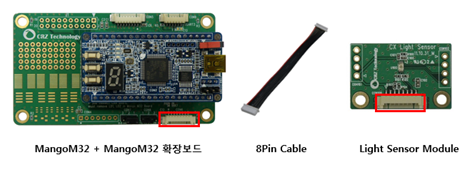

MangoM32 + Light Module 연결

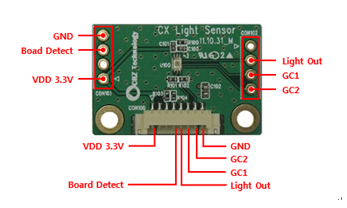

SPECIFICATION


테스트 이미지 및 소스

       ARM Cortex-M3 시스템 프로그래밍 완전정복I , 6.1.4 Flash Download(p151)을 참고

http://cafe.naver.com/embeddedcrazyboys/7453 참고

소스 Download





테스트 방법

MangoM32 Quick Start Guide 참조하여 환경 구성

프로그램을 다운로드하고 실행 시키면 터미널 창에서 아래와 같은 화면을 볼 수 있습니다.




5번은 현재 접속되어 있는 센서보드의 종류를 알려줍니다.

현재 연결되어 있는 센서는 Light Sensor 입니다.




 6> BH1600 H-Gain Test는 광량의 값을 높게 증폭하여 받겠다는 것 입니다.

실행을 하면 아래와 같은 화면을 볼 수 있습니다. Light Sensor의 값이 조도 센서의 광량 값입니다.

뒤쪽 보드 검출 값은 454 근방으로 되어 있음을 볼 수 있습니다.

454값이 조도 센서 AD 데이터 입니다.



7번은 광량의 값을 낮게 증폭하여 받겠다는 것 입니다.

실행을 하면 아래와 같은 화면을 볼 수 있습니다.

Light Sensor의 값이 조도 센서의 광량 값입니다.

뒤쪽 보드 검출 값은 454 근방으로 되어 있음을 볼 수 있습니다.

454값이 조도 센서 AD 데이터 입니다.
